کنترل جمع احتراق دارای 5 کانال کنترلی
کنترل دو یا سه سوخت همزمان و جبران سازی با سوخت جایگزین
اتصال به انواع سیستمهای کنترل
برنامه ریزی ساده
قابلیت اتصال به کامپیوتر
دارای سیستم اتوماتیک کنترل بار مشعل
سیستم کاهش هوای اضافه و افزایش راندمان احتراق

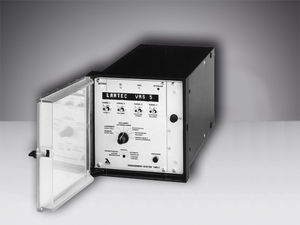

دستگاه VMS دستگاهی است که به صورت الکترونیکی، میزان سوخت و هوا را در انواع سیستمهای احتراق کنترل میکند. این دستگاه به وسیله سازمان TÜV تست شده و دارای مجوز TRD 604 برای نصب و راه اندازی میباشد. این دستگاه جانشینی برای کنترلر نسبت سوختو هوا VR4 است و شامل سیستم کنترل الکترونیکی نسبت سوخت و هوا به همراه 4 یا 5 خروجی برای سرووموتور است. ورودی آنالوگ آن دارای دقت 10 بیتی است که باعث میشود محرک در زاویه صفر تا 90 درجه، با دقت یک دهم درجه قابل تنظیم باشد.
تمام پیامهای عملیاتی و خطاهای سیستم، در یک متن ساده نمایش داده میشود. در هر منحنی، تا 20 نقطه میتواند وارد شود. پیکربندی این واحد میتواند در محل کارخانه از طریق پارامترهایی که با رمز عبور انجام میشود، تغییر کند. در پیکربندی استاندارد، این واحد دارای دو مجموعه منحنی (برای سوخت مایع و گاز) است، همچنین 4 یا 8 مجموعه منحنی به عنوان گزینههای انتخابی در دسترس میباشد.
این واحد دارای یک رابط کامپیوتری است. منحنیها و داده ها میتوانند به وسیله یک برنامه مبتنی بر windows ذخیره شوند. درنتیجه، دستگاه VMS میتواند از راه دور کنترل شده و منحنیها به صورت گرافیکی نمایش داده شوند.
همچنین، VMS دارای گذرگاه اطلاعاتی استاندارد لمتک است که برای اتصال به دیگر محصولات نسل جدید لمتک، از قبیل آنالایزرهای LT1 و LT2 مورد استفاده قرار میگیرد. این آنالایزرها برای اندازه گیری میزان O2 در گاز دودکش و برای بهینه سازی احتراق کاربرد دارند.
VMS میتواند به وسیله گذرگاه اطلاعات استاندارد به انواع سیستم های کنترل وصل شود.
ویژگیهای دیگر:
- 10 خطای آخر میتواند ذخیره شده و در زمان نیاز فراخوان شود.
- ساعتهای کارکرد صحیح سوخت و تعداد دفعات روشن شدن مشعل را نمایش میدهد.
- اتصال مستقیم به یک سنسور دور (Namur) برای اندازه گیری سرعت دوران جهت کنترل دور فن هوای ورودی
- گزینه تنظیم خروجی صحیح با عملکرد ویژه
با وجود تمام این نوآوریها، نحوه عملکرد آن همانند VR باقی مانده است.
ورودی منحنی در VMS به سادگی نمونه های قبلی است. نمایش گرافیکی از مهمترین گزینه ها و عملکردها، در گزینه «معیارها» نشان داده شده است.
- ولتاژ تغذیه: 230 VAC + 10 % - 15 % 50/60 Hz - 115 VAC + 10 % - 15 % 50/60 Hz (option)
- دمای محیط کار: + 0 °C … + 60 °C
- دمای محیط حمل و نقل و نگهداری: - 25 °C … + 60 °C
- زمان طی مسیر سرووموتور: 30 s … 60 s
- خروجی ثابت: 0 … 10 V > 5 Kω
- مقاومت اهمی ظاهری: 0/4 … 20 mA < 600 Ω
- ورودی های دیجیتال: 16
تعداد منحنی های کنترلی: 2 در هر کانال ( مانند گاز/سوخت مایع مشعل دوگانه سوز) آپشنال 4 یا 8
اتصال باس:سوکت 25 پین پردازنده ارتباطی اختیاری برای سیستم های زیر:
- INTERBUS-S (Phoenix)
- PROFIBUS
- Modbus
- Ethernet (Modbus TCP)
استانداردها:
EC Type Examination Certificate (Modul B), according to Directive 97/23/EC
- DIN EN 298:2004
- DIN EN 1643:2001
- DIN EN 230:2005
- DIN EN 60730-2-5
- DIN EN 12067-2:2004
- DIN EN 50156-1:2005, point 10.5
EC Type Examination Certificate
- EU/2009/142/EC
- DIN EN 298
- DIN EN 13611
- DIN EN 1643
- DIN EN 12067-2
SIL 3 Confirmation
- DIN EN 61508, Parts 2+3
EC Declaration of Conformity
- 2006/95/EC (Low Voltage Directive)
- 2004/108/EC (EMC Directive)
- 97/23/EC (Pressure Equipment Directive Cat.) 4 Mod. B+D
- 2009/142/EC (Gas Appliances Directive)
